CAV / T-50
＜特長＞

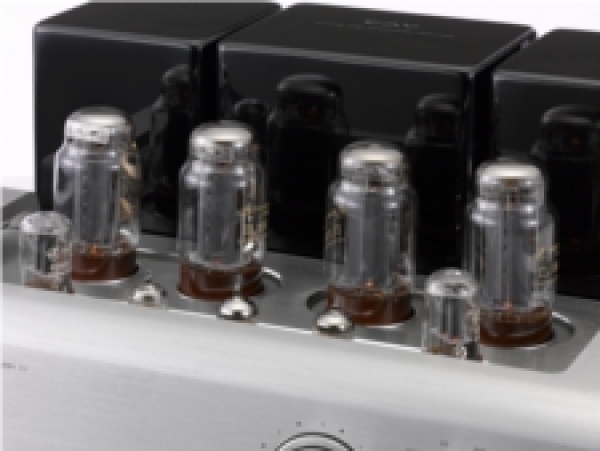

●4段増幅回路
4回路構成は、初段、位相反転、ドライブ段、出力段からなる4段増幅構成を採用。
初段に雑音が低く増幅率の高い12AX7を用い、次段で12AU7位相反転回路に直結。ドライブ段には低周波用高増幅率で定評のある6SN7をカソードフォロワーで採用し、出力段には業務用レコードカッティングマシンの出力用に設計された、プレート損失50Wの高出力で信頼性の高いEL156をUL接続にすることで高い駆動力を実現しています。
●高効率のラップ積み電源トランス
漏洩磁気が低く、効率が高いラップ積み電源トランス採用により、ダイナミックレンジが広い大きな音声信号にも充分なエネルギー供給を可能にすると共に微細な音声も綺麗に再生します。

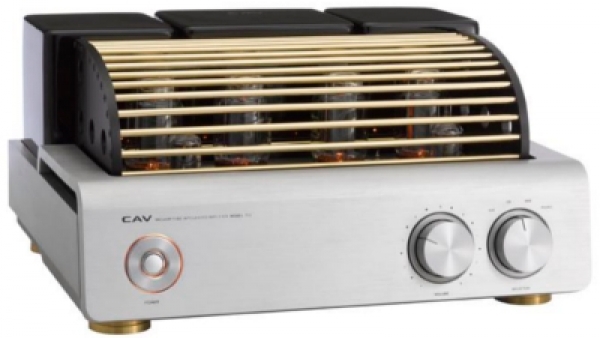

●一体ボックス構造シャーシと20mm厚アルミパネル
鏡面ピアノ塗装仕上げトランスケースと最大20mm厚のアルミパネルのヘアライン仕上げによる重厚感あふれるデザイン。
それらを支えるシャーシには一体ボックス構造シャーシを採用。
高強度であると共にネジなどによる接続部を無くし、シャーシ電位の安定性を上げることでノイズ感のない安定した音楽再生を可能にします。

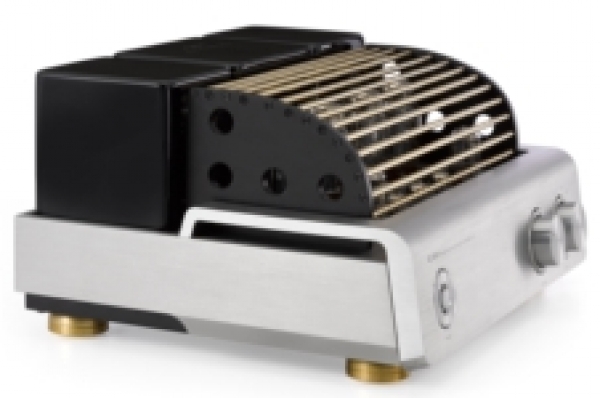

また、直径50ｍｍ凸レンズ状のオリジナル設計による真鍮無垢削り出しインシュレーターを採用。
高さ調整機能も備えており確実なメカニカルアースを実現します。

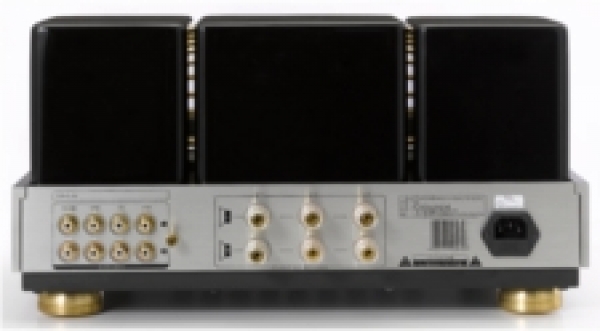

●金メッキ入出力端子
入力端子、スピーカー端子及びGND端子には、接点の安定度に優れ信頼性の高い金メッキ端子を採用。
長期間にわたり安定した高音質を提供します。
●4段増幅回路
4回路構成は、初段、位相反転、ドライブ段、出力段からなる4段増幅構成を採用。
初段に雑音が低く増幅率の高い12AX7を用い、次段で12AU7位相反転回路に直結。ドライブ段には低周波用高増幅率で定評のある6SN7をカソードフォロワーで採用し、出力段には業務用レコードカッティングマシンの出力用に設計された、プレート損失50Wの高出力で信頼性の高いEL156をUL接続にすることで高い駆動力を実現しています。
●高効率のラップ積み電源トランス
漏洩磁気が低く、効率が高いラップ積み電源トランス採用により、ダイナミックレンジが広い大きな音声信号にも充分なエネルギー供給を可能にすると共に微細な音声も綺麗に再生します。
●一体ボックス構造シャーシと20mm厚アルミパネル
鏡面ピアノ塗装仕上げトランスケースと最大20mm厚のアルミパネルのヘアライン仕上げによる重厚感あふれるデザイン。
それらを支えるシャーシには一体ボックス構造シャーシを採用。
高強度であると共にネジなどによる接続部を無くし、シャーシ電位の安定性を上げることでノイズ感のない安定した音楽再生を可能にします。
また、直径50ｍｍ凸レンズ状のオリジナル設計による真鍮無垢削り出しインシュレーターを採用。
高さ調整機能も備えており確実なメカニカルアースを実現します。
●金メッキ入出力端子
入力端子、スピーカー端子及びGND端子には、接点の安定度に優れ信頼性の高い金メッキ端子を採用。
長期間にわたり安定した高音質を提供します。
＜仕様＞
型番：T-50
形式：4段増幅プッシュプル駆動トランス出力
使用真空管：EL-156×4、6SN7×2、12AU7×2、12AX7×1
定格出力：45W＋45W(4Ω)、45W＋45W(8Ω)
周波数特性：15Hz～35kHz ±1dB
全高調波歪率：1.5%(1kHz、定格出力時)
SN比：95dB(Aネットワーク)
入力端子(入力感度、入力インピーダンス)：
PHONO(MM) (5.0mV、47kΩ)
CD(270mV、100kΩ)
DVD(270mV、100kΩ)
AUX(270mV、100kΩ)
出力端子：スピーカー出力4Ω端子、スピーカー出力8Ω端子
電源電圧：AC100V、50/60Hz
消費電力：350W
外形寸法：430(幅)mm × 220(高さ)mm × 395(奥行き)mm (突起部を含む)
質量：33.5kg
